1 適用范圍：適用于在中國境內使用的具有保溫隔熱功能的建筑門窗、幕墻的產品節能認證。適用于在中國境內使用的具有保溫隔熱功能的建筑門窗、幕墻的產品節能認證。

    2  規范性引用文件：凡是注明日期的引用文件，僅注日期的版本適用于本技術規范。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本技術規范。

    2.1 建筑門窗標準：
    GB/T 2680-1994 建筑玻璃、可見光透射比、太陽光直接透射比、太陽能總透射比、紫外線透射比及有關窗玻璃參數的測定
    GB/T 7106-2008建筑外門窗氣密、水密、抗風壓性能分級及檢測方法（ISO 9050:1990，NEQ）
    GB/T 8478-2008 鋁合金門窗
    GB/T 8484-2008建筑外門窗保溫性能分級及檢測方法
    GB 12955-2008 防火門
    GB 16809-2008 防火窗
    GB 17565-2007 防盜安全門通用技術條件
    GB/T 20909-2007 鋼門窗
    ISO 9050-2003 建筑玻璃 光透率、日光直射率、太陽能總透射率及紫外線透射率及有關光澤系數的測定（Glass in Building - Determination of Light Transmittance, Solar Direct Transmittance, Total Solar Energy Transmittance, Ultraviolet Transmittance and Related Glazing Factors-Second Edition）
    GA/T 72-2005 樓寓對講系統及電控防盜門通用技術條件
    JG/T 122-2000 建筑木門、木窗
    JG/T 140-2005未增塑聚氯乙烯（PVC-U）塑料窗
    JG/T 173-2005 集成型鋁合金門窗
    JG/T 177-2005 自動門
    JG/T 180-2005未增塑聚氯乙烯（PVC-U）塑料門
    JG/T 185-2006 玻璃纖維增強塑料(玻璃鋼)門
    JG/T 186-2006 玻璃纖維增強塑料(玻璃鋼)窗
    JG/T 3054-1999 單扇平開多功能戶門
    2.2 建筑幕墻標準：
    GB/T 2680-1994 建筑玻璃  可見光透射比、太陽光直接透射比、太陽能總透射比、紫外線透射比及有關窗玻璃參數的測定
    GB/T 8484-2008建筑外門窗保溫性能分級及檢測方法
    GB/T 15227-2007 建筑幕墻氣密、水密、抗風壓性能檢測方法
    GB/T 18091-2000 玻璃幕墻光學性能
    GB/T 11944-2002中空玻璃
    GB/T 21086-2007 建筑幕墻
    JG/T 205-2007 合成樹脂幕墻

    JG/T 216-2007 小單元建筑幕墻

    3  術語和定義

    3.1 建筑節能門窗：建筑節能門窗指由塑料、金屬、木材等型材以及塑木、金木、金塑、玻璃鋼等復合型材制成的用于建筑物外圍護結構及其他相應部位的具有保溫隔熱功能的建筑門窗。節能門窗的保溫隔熱性能指標應達到建筑設計節能要求，其節能效果受使用區域的限制。
    3.1.1塑料門窗：
    由未增塑聚氯乙烯（PVC-U）型材按規定要求使用增強型鋼制作的安裝中空玻璃的門窗或安裝其他面板的塑料門。
    3.1.2鋁合金門窗 ：由鋁合金隔熱型材（或以鋁合金型材為主的復合型材）制作框、扇結構，安裝中空玻璃的門窗；
    3.1.3 鋼門窗：用鋼質保溫隔熱型材或板材（或以鋼質型材板材為主的復合型材）制作框、扇結構，安裝中空玻璃的門窗（或安裝其他面板的門）；
    3.1.4木門窗：以木材或木質人造板為主要材料制作窗框/扇，安裝中空玻璃或單層鍍膜玻璃的門窗；
    3.1.5玻璃鋼門窗：以熱固性樹脂為基體材料，玻璃纖維為主要增強材料，加入一定量助劑和輔助材料，經拉擠工藝成型為框、扇桿件型材后，經切割組裝成的安裝有中空玻璃的門窗；
    3.1.6防火門窗：功能設計及材質具有防火功能的保溫隔熱門窗；
    3.1.7集成型門窗：在門窗基本功能基礎上，增加了其他功能或設施如百葉卷簾、活動紗窗等，具有保溫隔熱、遮陽、隔聲、采光、防盜、防風雨、防蚊蟲等多功能的門窗；
    3.1.8自動門窗：由各種感應裝置控制啟閉裝置，并具備運行裝置、感應控制裝置及門窗本體部件的門窗；
    3.1.9天窗：具有保溫隔熱功能的采光、排煙、通風作用，安裝在屋頂上的窗。
    3.1.10外門：分隔建筑物室內、外空間的門。
    3.1.11戶門：一面朝向居住環境的門。
    3.2 建筑幕墻：
    建筑幕墻指由金屬構架與鑲嵌面板構成，可相對主體結構有一定位移能力或自身有一定變形能力，不承擔建筑主體結構所受荷載作用的建筑外圍護結構。面板材料是玻璃的為玻璃幕墻，面板材料是金屬的為金屬幕墻，面板材料是石材的為石材幕墻，面板材料是玻璃、金屬、石材等不同材料混合組成的為組合幕墻。建筑節能幕墻為具有保溫隔熱功能的建筑幕墻。保溫隔熱指標達到建筑節能設計要求，并受使用區域以及建筑物設計參數的限制。
    中空玻璃分為普通中空玻璃、功能復合中空玻璃和點式多功能復合中空玻璃。普通中空玻璃是由兩片普通浮法玻璃原片組合而成，玻璃之間用間隔條間隔，中空玻璃內為干燥空氣或惰性氣體；功能復合中空玻璃用二層或多層鋼化、夾層、雙鋼化夾層及其它加工玻璃組合而成；點式多功能復合中空玻璃是將不同種類安全玻璃基片，按照點式幕墻的作業標準、運用特殊工藝、特殊材料制作而成。
    3.2.1按照面板材質透明與否可分為透明幕墻（玻璃幕墻、陽光板透明材幕墻）和不透明幕墻（石材、金屬、人造板材幕墻）。玻璃幕墻主要指由具有保溫隔熱的中空玻璃作為面板的建筑幕墻；石材、金屬、人造板材（瓷板、陶板、微晶玻璃等）幕墻主要由是襯有塑料泡沫、礦物棉等保溫材料的板材（或在板材與建筑主體間填充保溫材料）的建筑幕墻；合成樹脂幕墻指以改性樹脂作粘結材料把保溫層及面層粘接構成的建筑幕墻。
    3.2.2按框架構造不同，建筑節能幕墻可分為鋁合金隔熱型材明框玻璃幕墻、半隱框玻璃幕墻、隱框玻璃幕墻及由玻璃板和玻璃肋制作的全玻幕墻。

    3.2.3按設計及生產安裝方式不同，建筑節能幕墻分為構件式幕墻、單元式幕墻、插掛式小單元式幕墻、點支撐式幕墻。

    4  技術要求

    4.1基本要求：建筑門窗應首先滿足相應的產品標準要求（表1）。具有防盜、防火、保溫隔熱、隔聲、通風三種以上功能的多功能戶門應滿足JG/T3054及其對應單一功能戶門標準。多功能集成型窗應滿足相應產品標準及附加電器的安全標準。建筑幕墻應首先滿足GB/T 21086-2007《建筑幕墻》的要求。

表1 建筑門窗對應產品標準

序號	產品名稱	產品標準
1	鋁合金門窗	GB/T8478-2008
2	集成型鋁合金門窗	JG/T 173-2005
3	鋼門窗	GB/T20909-2007
4	塑料窗	JG/T140-2005
5	塑料門	JG/T180-2005
6	鋼塑共擠門窗	JGT 207-2007
7	玻璃鋼窗	JG/T186-2006
8	玻璃鋼門	JG/T185-2006
9	木門窗	JGJ/T122-2000
10	單扇平開多功能戶門	JG/T3054-1999
11	自動門	JG/T177-2005
12	防火門	GB 12955-2008
13	防火窗	GB 16809-2008
14	防盜門	GB 17565-2007
15	樓宇對講安全門	GA/T 72-2005
16	電動采光排煙天窗	JG/T 189-2006

    4.2技術要求及檢測方法：
    建筑節能門窗、幕墻節能認證技術要求包括基本物理性能（氣密性能、水密性能、抗風壓性能）要求和保溫隔熱性能（傳熱系數）要求。建筑門窗應滿足表2、表4、表5的要求。戶門對水密性能、抗風壓性能不作要求。保溫隔熱性能（傳熱系數、窗玻璃可見光透射比、窗玻璃遮蔽系數）應滿足表5的要求。門窗的物理性能宜按氣密、水密、抗風壓、傳熱的順序進行檢測，力學性能檢測應在物理性能檢測之后進行。要求有足夠的樣品進行實驗以避免各項檢測互相影響實驗結果。與表1中建筑門窗對應產品標準中相同的物理性能，以本技術規范中的要求為準。
    建筑幕墻物理性能應滿足表3的要求，保溫隔熱性能應滿足表6的要求，幕墻玻璃應滿足表7的要求。空氣隔聲性能適用于隔聲型建筑幕墻。幕墻的物理性能檢測宜按氣密、抗風壓變形P1、水密、抗風壓變形P2、安全檢測P3的順序進行，力學性能檢測宜在物理性能檢測之后進行。傳熱系數檢測可用幕墻料按檢測儀器的尺寸要求制作樣品，并進行檢測。應有足夠的樣品進行檢測，以避免各項檢測互相影響檢測結果。

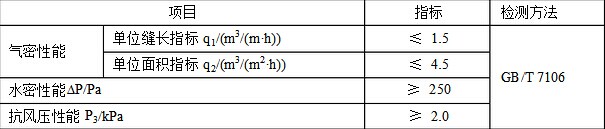

表2 建筑門窗物理性能要求

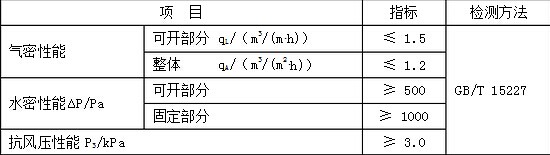

表3  建筑幕墻物理性能要求

    窗的保溫隔熱性能應在表4的范圍之內，門的保溫隔熱性能應在表5的范圍之內。帶有玻璃的門（玻璃面積≥20%時）應滿足表4玻璃遮蔽系數和玻璃可見光透射比的要求。根據傳熱系數，判定產品使用的氣候區域，門的節能判定包括適用于外門或戶門。判定適用氣候區域應考慮各氣候區域?qū)ΣＡЭ梢姽馔干浔�、遮蔽系�?shù)的要求。

表

4

窗保溫隔熱性能要求

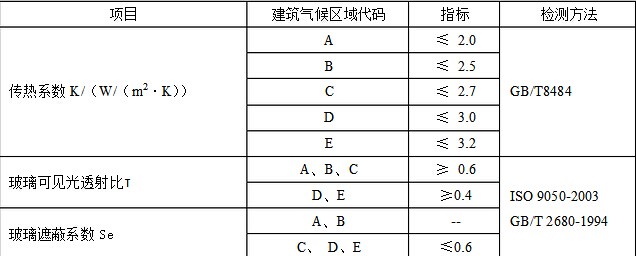

表4 窗保溫隔熱性能要求

表5 門保溫隔熱性能要求

建筑氣候區域代碼	A、B	C	D	E
外門傳熱系數K/（W/（m2·K））	≤2.0	≤2.5	≤2.7	≤3.0
戶門傳熱系數K/（W/（m2·K））	≤1.5	≤2.0	≤2.5	≤2.8

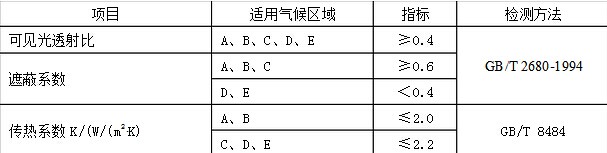

表6  建筑幕墻保溫隔熱性能要求

表7  幕墻中空玻璃性能要求

    5  檢驗樣品要求：
    樣品應組裝完整并滿足實驗要求，樣品型號規格及原材料應與申請認證產品一致；樣品數量應滿足檢測要求。
    6  產品符合性判定原則：
    產品按照4.1對基本要求判定合格，按照4.2對物理性能中的氣密性、水密性、抗風壓性能的檢測結果來判斷產品合格。節能性能按照4.2中要求判定門窗、幕墻的節能適用建筑氣候區域。
